Cad é an difríocht idir feadáin trína chéile agus nach bhfuil trína chéile

Sa tionscal ola agus gáis, cinneann naisc feadáin neart iomlán, sláine, agus feidhmíocht séalaithe na sreang críochnaithe. De réir anAPI 5CTcaighdeánach, déantar feadánra a chatagóiriú go príomhaFeadánra trína chéile (EUE)agusFeadánra Neamh-Truaitheadh ​​(NUE).

Cinntigh Comhéifeachtúlacht 100% lenár n-API-Cigireacht ar Thiúbáil Uathoibríoch. Cliceáil chun Tuarascálacha Tástála Ábhar (MTRanna) a Iarraidh.

Feadánra trína chéile (EUE) – Deireadh Suaite Seachtrach

EUEseasann sé do End Suaite Seachtrach. Is é a shaintréith shainithe próiseas gaibhnithe (trína chéile) a mhéadaíonn tiús an bhalla ag foircinn an phíobáin sula ngearrtar na snáitheanna.

Sonraí Teicniúla:

Struchtúr:Tá tiús an bhalla ag na foircinn níos mó ná an comhlacht píopa. Cinntíonn sé seo, tar éis snáitheanna a mheaisíniú, go bhfuil an miotail atá fágtha ag an fhréamh snáithe fós comhionann le nó níos tiús ná an balla píopa bunaidh.

Comhneart:Mar gheall ar na foircinn athneartaithe, tá anis gnách go mbíonn éifeachtacht chomhpháirteach 100%. Ciallaíonn sé seo go bhfuil an nasc chomh láidir, nó níos láidre ná, an comhlacht píopa féin, rud a ligeann dó tacú le meáchain crochta ollmhór i toibreacha domhain.

Próifíl Snáithe:Tá an caighdeán8 snáithe in aghaidh an orlach (8ú)ag baint úsáide as dearadh Snáithe Babhta. Laghdaíonn na suaitheantais chothromú agus na fréamhacha an tiúchan strus agus íoslaghdaíonn siad "galling" le linn tionóil.

Sonraí Eochair (Sampla: 2-7/8" 6.4 lb/ft):

Píob OD:2.875" (73.03 mm)

OD trína chéile:3.094" (78.58 mm)

Cúpláil OD:3.668" (93.17 mm)

Toradh Teanntachta:Maidir le grád L80, tá an neart comhpháirteach thart145,000 lb.

Neamh-Feadánra trína chéile (NUE) – Neamh-Críoch trína chéile

NUEseasann do Neamh-Tráthchoda. Déantar na snáitheanna seo a mheaisíniú go díreach ar fhoircinn chothroma an phíobáin gan aon ramhrú nó brionnú roimh ré.

Sonraí Teicniúla:

Struchtúr:Tá tiús an bhalla aonfhoirmeach ó lár an phíobáin go dtí an deireadh. Ós rud é go mbaineann snáithiú miotail as an mballa, is é an nasc an chuid is tanaí agus is leochailí den fheadán.

Comhneart:Tá éifeachtacht an chomhpháirteach i bhfad níos ísle, go hiondúil60% go 80%de neart coirp an phíobáin. Mar sin, níl sé oiriúnach do thimpeallachtaí toibreacha ard-teannais nó do thimpeallachtaí domhain.

Próifíl Snáithe:Tá an caighdeán de ghnáth10 snáithe in aghaidh an orlach (10ú). Tá na snáitheanna míne seo deartha le haghaidh feidhmchláir ar strus níos ísle agus brú níos ísle.

Buntáiste:Is é an buntáiste príomhúil atrastomhas cúplála níos lú. I dtoibreacha ina bhfuil an t-imréiteach idir an feadánra agus an chásáil thar a bheith daingean, seans nach n-oirfeadh cúpláin EUE, rud a fhágann gurb é NUE an t-aon rogha inmharthana.

Sonraí Eochair (Sampla: 2-7/8" 6.4 lb/ft):

Píob OD:2.875" (73.03 mm)

Críochnaigh OD:2.875" (73.03 mm) - Gan athrú.

Cúpláil OD:3.500" (88.90 mm) - Thart4.3 mm níos cúingená EUE.

Comhéifeachtúlacht:Go suntasach níos ísle; seans maith go "scaradh" (snapping ag na snáitheanna) faoi strus teanntachta ard.

An príomh-difríocht idirtrína chéileagusNeamh-trína chéiletubing luíonn satiús na foircinn píopaagus an toradhneart an cheangail.

Íoslódáil Ár gCairt Comparáide Teicniúil EUE vs. NUE - Áiríonn sé Toisí Iomlána, Sonraíochtaí Casmhóiminte, agus Sonraí Comhéifeachtúlachta.

Struchtúr Fisiceach

Feadánra trína chéile (EUE):Sula ndéantar na snáitheanna a ghearradh, téann foircinn an phíobáin faoi phróiseas gaibhnithe (trína chéile) a dhéanann an ballaníos tibhená an chuid eile de chorp an phíobáin. Tá an tiús breise ar an taobh amuigh.

Feadánra Neamh-Truaitheadh ​​(NUE):Is feadán díreach é an píopa. tá tiús an bhalla ag na foircinndíreach mar an gcéannamar an chuid eile den phíb.

Neart Ceangail (An Fachtóir is Tábhachtaí)

trína chéile (EUE):Nuair a ghearrtar snáitheanna i bpíobán, baintear miotail, rud a chruthaíonn pointe lag de ghnáth. Toisc go bhfuil feadánra EUE tiubhaithe ag na foircinn ar dtús, tá an miotail atá fágtha tar éis na snáitheanna a ghearradh fós tiubh go leor chun a bheith chomh láidir (nó níos láidre ná) an corp píopa.

Comhéifeachtúlacht: ~100%

Neamh-trína chéile (NUE):Laghdaítear tiús bhalla an chomhpháirteach go mór le snáitheanna a ghearradh isteach i bpíobán díreach. Mar sin, is é an nasc an "nasc lag" sa teaghrán.

Comhéifeachtúlacht: ~60% go 80%

Sonraíochtaí Snáithe

trína chéile (EUE):Go hiondúil úsáidí8ú(8 snáitheanna bhabhta in aghaidh an orlach). Tá na snáitheanna níos mó agus níos garbh.

Neamh-trína chéile (NUE):Go hiondúil úsáidí10ú(10 snáithe bhabhta in aghaidh an orlach). Tá na snáitheanna níos lú agus níos míne.

Tábla Comparáide

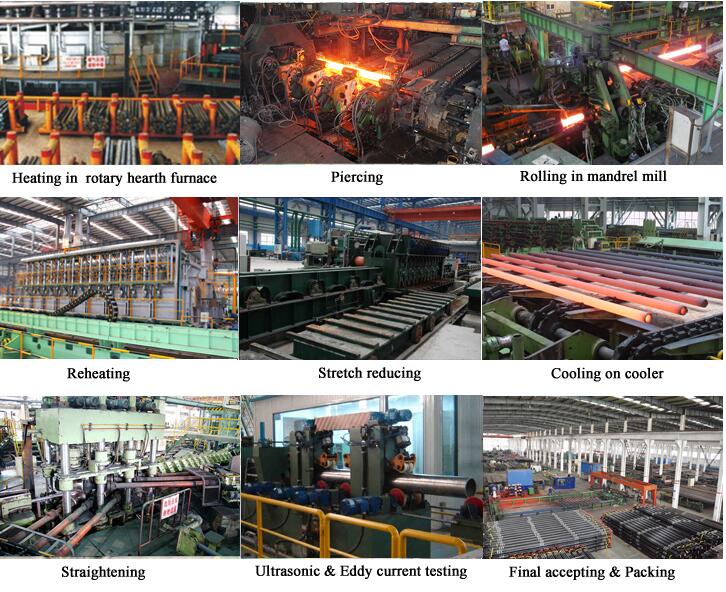

Monarcha feadánra GNEE OCTG

Trealamh tástála Feadáin GNEE

Teastas Feadáin API GNEE

CCanna

Cad is snáithe trína chéile?
