Feadáin cruach cruinneas gan uaim CK45iad feadáin gan uaim fuartharraingthe icruach mheáncharbóin- grád EorpachC45E, uimhir ábhartha 1.1191, an cruach céanna le AISI 1045 agus JIS S45C. Iompraíonn siad 0.42–0.50% carbóin, mar sin murab ionann agus na gráid bheachtais ísealcharbóin E235/E355 is féidir iad a cheansú agus a mheathlú nó a ionduchtú-cruaite le haghaidh páirteanna caithimh. Is í an uimhir amháin a shocraíonn tiús do bhalla ná an toradh a dhearann tú do: 380 MPa normalaithe (+N) nó 420 MPa faoisimh (+SR) - ní luach seasta amháin é.
Feadáin cruach cruinneas gan uaim CK45a thógtar le haghaidh comhpháirteanna innealra a mheaisínítear, agus a dhéileáiltear leo go minic tar éis seachadta - seaftaí, toir, loiní, barraí treorach agus bairillí sorcóra. Ní shocraíonn an t-ainm CK45 ach an cheimic; roghnaíonn an muileann ansin riocht seachadta CK45 (+C + LC + SR + A + N) a bhogann an toradh thart ar 40 MPa agus an fadú trí dhigit dhúbailte, agus is é sin an fáth gur féidir leis an bhfeadán céanna láidreachtaí an-difriúla a bhaint amach.
Soláthraímid CK45 (C45E, 1.1191) go EN 10305-1 mar fheadán gan uaim fuar-tharraingthe i trastomhais lasmuigh ó4 mm go 380 mm (0.16–14.96 in)agus tiús bhalla ó0.5 mm go 25 mm (0.02–0.98 in), le teastais ábhartha EN 10204 3.1 agus cigireacht tríú páirtí arna iarraidh sin.Seol do bhalla OD ×, riocht seachadta agus cainníocht le haghaidh luachan.
Sonraíochtaí Teicniúla
| Paraiméadar | Cumas |
|---|---|
| Grád / uimhir ábhair | CK45 / C45E / 1.1191 (AISI 1045, JIS S45C, GB 45#) |
| Caighdeáin | EN 10305-1:2016; DIN 2391 ck45; ASTM A519 1045; JIS G3445 (STKM13C); GB/T 3639 (45#); EN 10297-1 C45E os cionn 380 mm OD |
| Trastomhas lasmuigh | 4–380 mm (0.16–14.96 in) |
| Tiús balla | 0.5–25 mm (0.02–0.98 in) |
| Fad | Suas le 12 m (39 troigh); níos faide trí chomhaontú |
| lamháltas OD | ISO 7606 grád 7/8/9 (in aghaidh an ordaithe) |
| Caoinfhulaingt balla | ±10% nó ±0.1 mm (cibé acu is déine) |
| Díreachacht | Níos lú ná nó cothrom le 0.0015 × fad (Níos lú ná nó cothrom le 1.5 mm/m) |
| Dromchla (mar-tharraingt) | Geal, Ra Níos lú ná nó cothrom le 1.6 µm |
| Coinníoll seachadta | +C, +LC, +SR, +A, +N |
| Críoch & caomhnú | Simplí, bevelled nó caipín; meirge-cruthúnas ar ola, caipíní plaisteacha |
| Deimhniú | GA 10204 3.1; cigireacht tríú páirtí ar fáil |
Comhdhéanamh Ceimiceach
Comhdhéanamh ceimiceach CK45(anailís teilgthe, % de réir maise) seo a leanas EN 10305-1:2016 Tábla 5 do ghrád C45E. Is éard atá i gcarbón ag 0.42–0.50% ná an rud a fhágann gur cruach inchóireála teasa CK45 - agus a chuireann iallach ar réamhthéamh nuair a bhíonn an feadán táthaithe.
| Eilimint | C45E (1.1191) nóim | C45E (1.1191) uas |
|---|---|---|
| Carbón (C) | 0.42 | 0.50 |
| sileacain (Si) | 0.15 | 0.40 |
| Mangainéis (Mn) | 0.50 | 0.80 |
| Fosfar (P) | - | 0.025 |
| Sulfar (S) | 0.020 | 0.040 |
| Cróimiam (Cr) | - | 0.40 |
| moluibdín (Mo) | - | 0.10 |
| Nicil (Ni) | - | 0.40 |
| Cr + Mo + Ni | - | 0.63 |
Nóta: luann roinnt tagairtí níos sine (líníocht DIN 17200, EN 10083-2 neamh-E, GB 45#) carbón suas le 0.55%; Críochnaíonn EN 10305-1:2016 é ag 0.50%. Deimhnigh an t-eagrán atá ainmnithe ar an ordú. Déantar fosfar agus sulfair a theannú sa E-grád le haghaidh comhsheasmhacht baisc.
Airíonna Meicniúla
Airíonna meicniúla CK45 de réir riocht seachadtalean EN 10305-1:2016 Tábla 6. Is é an toradh do na coinníollacha fuar-oibrithe cóimheas de neart teanntachta, mar sin rianaíonn an luach iarbhír an Rm tomhaiste.
| Coinníoll seachadta | Rm teanntachta (MPa) | Toradh ReH (MPa) | Fadú A (%) |
|---|---|---|---|
| +C (fuar tharraingt crua) | Níos mó ná 640 nó comhionann leis | Níos mó ná nó cothrom le 0.8 × Rm | - |
| +LC (faoiseamh beag strus-) | Níos mó ná 580 nó cothrom leis | Níos mó ná nó cothrom le 0.7 × Rm | - |
| +SR (faoiseamh strus-) | Níos mó ná 560 nó cothrom leis | Níos mó ná 420 nó cothrom leis | Níos mó ná nó cothrom le 11 |
| +A (annealaithe) | Níos mó ná 470 nó cothrom leis | Níos mó ná nó cothrom le 0.5 × Rm | Níos mó ná nó cothrom le 16 |
| +N (normalaithe) | 580–760 | Níos mó ná 380 nó cothrom le | Níos mó ná nó cothrom le 12 |
Liostaíonn DIN 2391 (an córas Gearmánach níos sine, ag baint úsáide as BK/BKW/BKS/GBK/NBK) ráthaíochtaí tarraingthe fuar beagán níos airde (BK timpeall 700 MPa). Más gá duit na luachanna DIN, ainmnigh an caighdeán ar an ordú - go bhfuil an cruach mar an gcéanna, níl ach an t-urlár ráthaithe difriúil.
Comparáid Grád - CK45 vsE355vs 42CrMo4
| Maoin | CK45 (C45E) | E355 (1.0580) | 42CrMo4 (1. 7225) |
|---|---|---|---|
| Aicme carbóin | Meánach (0.42–0.50%) | Íseal (Níos lú ná nó cothrom le 0.22%) | Meán + cóimhiotal |
| Táirgeacht + N (MPa) | 380 | 235 | ~ 550 |
| Teas{0}}in cóir leighis? | Tá (Q+T, ionduchtú) | Níl | Sea (crua go domhain) |
| Infheicthe gan réamhthéite? | Níl (réamhthéite 150-250 céim ) | Tá | Níl (réamhthéite dian) |
| Úsáid tipiciúil | Meaisínithe + páirteanna cruaite | Frámaí struchtúracha, táthaithe | -strus ard, trí-cruaite |
Is ionann C45E agus Ck45
Má deir líníocht "Ck45" agus deir an deimhniú "C45E", tá siad ag iarraidh an 1.1191 cruach céanna - baineann na hainmneacha le glúnta caighdeánacha éagsúla (an DIN 2391 Ck45 níos sine vs an EN 10305-1 reatha), ní le steels éagsúla.CK45 comhionann AISI 1045chomh díreach céanna: Is é AISI 1045 an grád SAM, a sholáthraítear mar fheadán chuig ASTM A519 1045. Luaigh an t-ainm oidhreachta nuair a mheaitseálann tú seanphrionta, agus scríobh C45E / 1.1191 ar orduithe nua ionas go mbeidh an teastas ag teacht leis an gcaighdeán reatha. Tá an cruach 1.1191 céanna le feiceáil freisin mar JIS S45C agus GB 45 #.
Feidhmchláir
Roghnaítear CK45 aon áit a gcaithfear feadán beachta a mheaisíniú agus ansin ualach a iompar nó seasamh in aghaidh caitheamh ag teocht an tseomra. Na príomh-iarratais:
Bairillí Sorcóir Hiodrálacha agus Aeroibrithe
Is ábhar bairille réamhshocraithe é feadán CK45 snoite nó skived agus rollta dóite nuair a bhíonn friotaíocht caitheamh ag teastáil ón tolladh agus nuair a bhíonn dromchla cruaite de dhíth ar thaobh na slaite; is é an máthair-fheadán sa leathanach seo an cruach céanna sula gcríochnaítear é. Féach ar ár leathanach CK45 Honed Tube for Hiodrálacha Sorcóir don chuid críochnaithe.
Seafta Meaisínithe agus Loiní
Tugann CK45 tarraingthe fuar bán díreach, comhlárnacha a fhágann go bhfuil na meaisíní go méid daingean gan mórán stoc a bhaint, ansin múchann sé go neart nuair a cheadaíonn an t-alt.
Toisí, muinchillí agus Barraí Treorach
Mar gheall ar bhalla aonfhoirmeach agus dromchla maith an fheadáin fuar-tharraingthe, is stoc cas díreach é gan pas díreach an dara háit.
Giaranna agus Páirteanna Tarchuir
Gearrtar giaranna agus cúpláin ualaigh beaga go meánacha ó CK45 agus trí-cruaite nuair a bhíonn an gearradh laistigh den teorainn thart ar 60 mm trí-cruaite.
Innealtóireacht Ghinearálta agus Uirlisiú
Úsáideann jigs, daingneáin agus baill struchtúracha meaisíní CK45 dá neart-chun-cothromaíocht costais a dhéanamh i gcomparáid le cruacha cóimhiotail ar nós 42CrMo4.
An Coinníoll Seachadta a Roghnú
| Más rud é go mbeidh an chuid… | Roghnaigh | Cén fáth |
|---|---|---|
| Meaisínithe, múchta ansin-tempered | +N nó +A | Bonn bog, aonfhoirmeach le haghaidh cóireála teasa |
| Cumtha nó beagán fuar-chruthaithe | +SR | Strus iarmharach níos ísle, toradh 420 MPa |
| Talamh amháin, níor lúbtha ná táthaithe riamh | +C / +LC | Ar airde mar-neart tarraingthe, is saoire |
| Meaisínithe go mór go hailt tanaí | +A | Rialú sliseanna is fearr, cruas is ísle |
Rialú Cáilíochta agus Tástáil
| Seiceáil | Cruthaíonn sé |
|---|---|

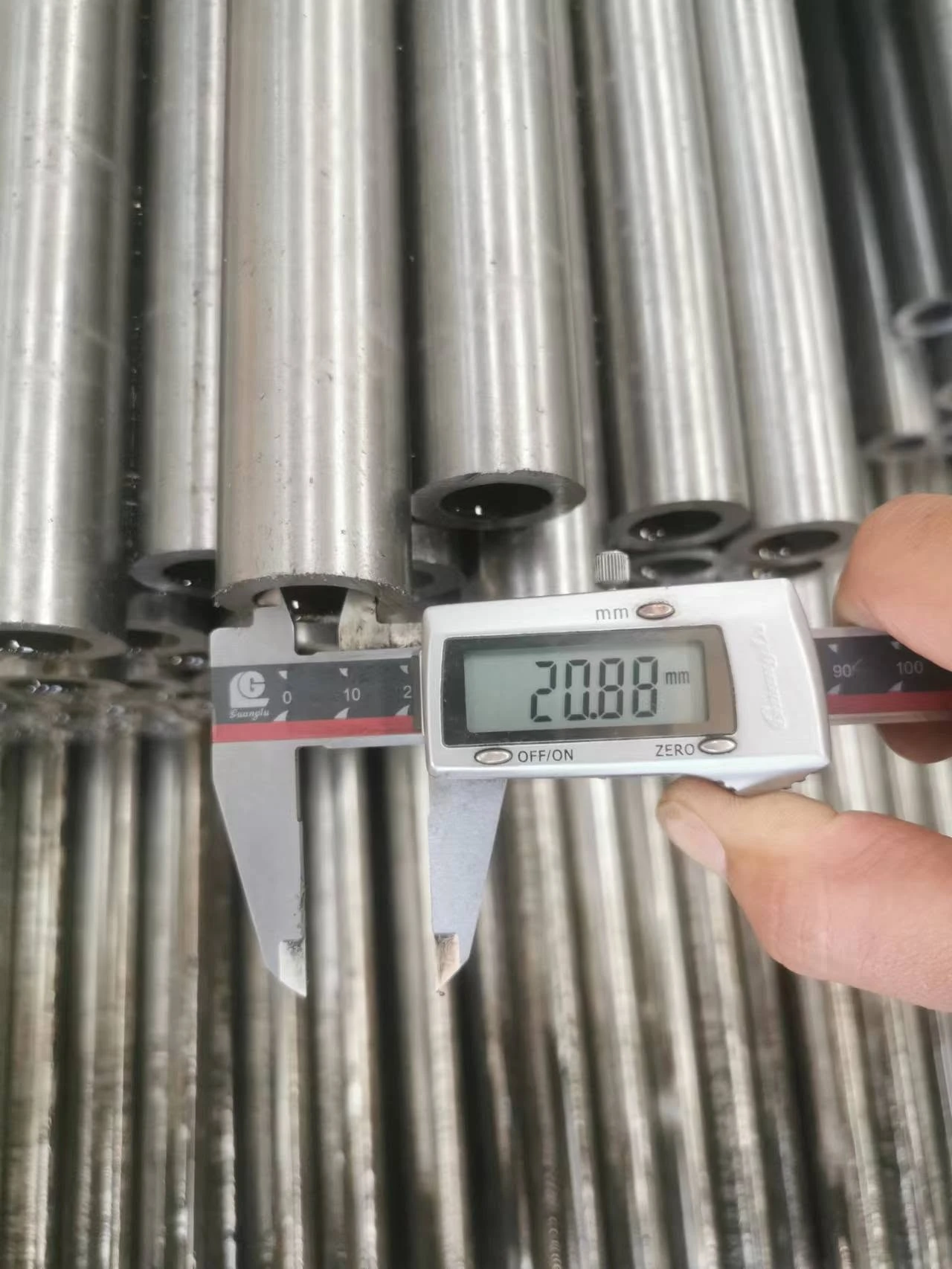

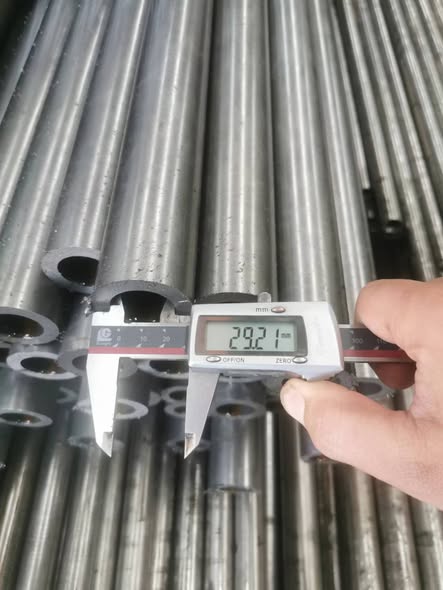

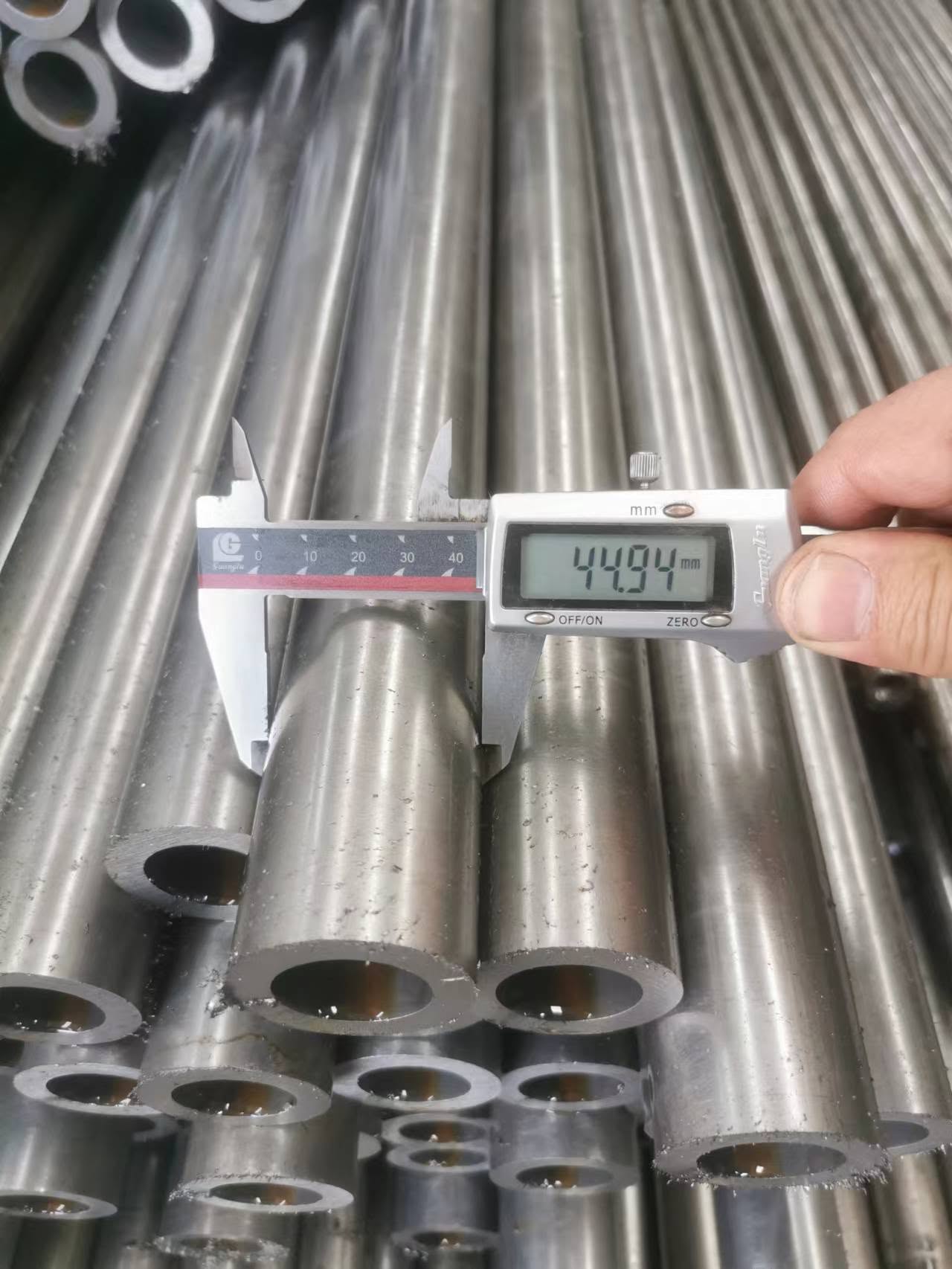

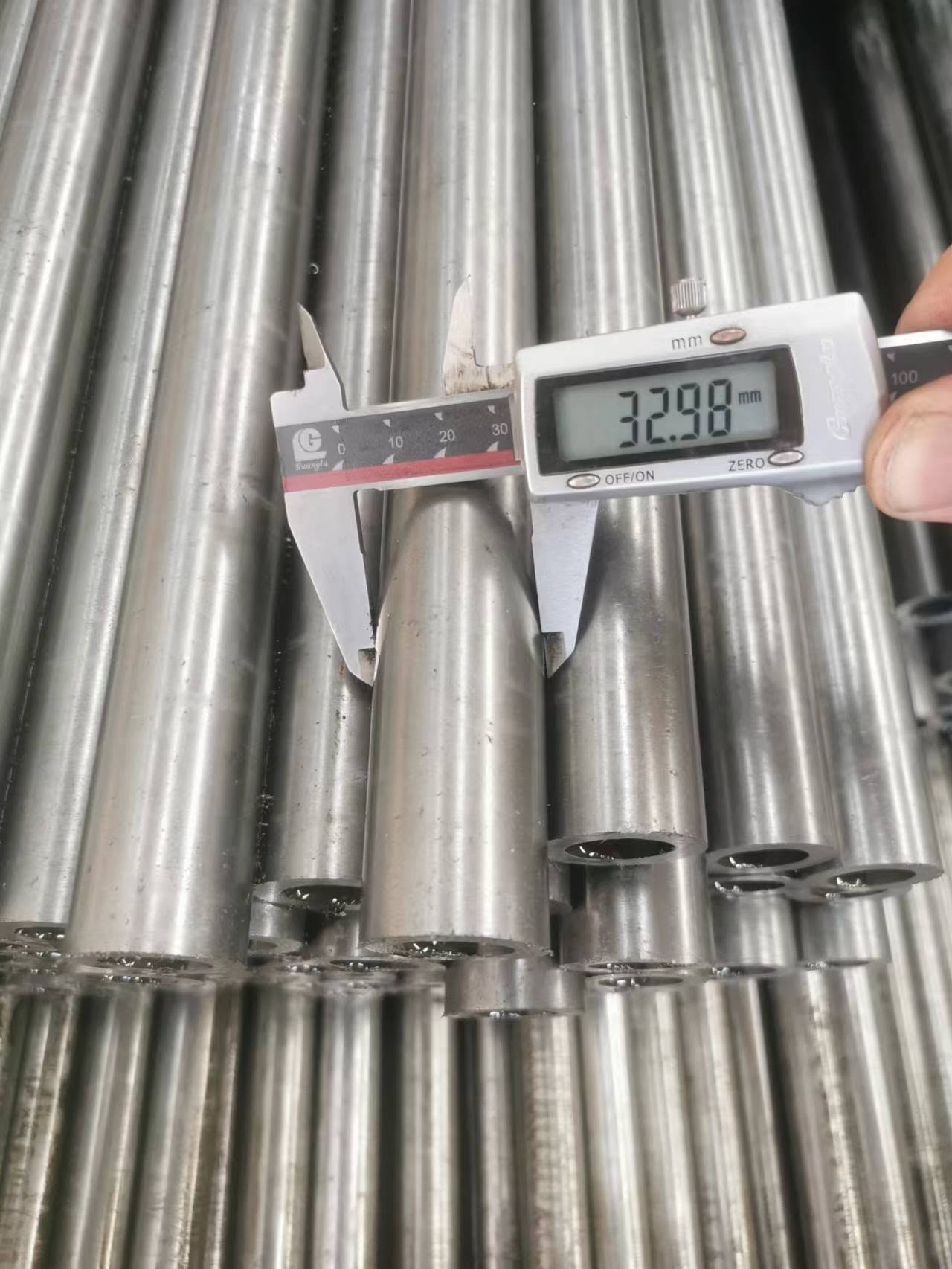

| OD / balla / leithead a thomhas | Meaitseálann an feadán an grád lamháltais ordaithe |
| Teanntachta / toradh / fadú | Comhlíonann an coinníoll seachadta EN 10305-1 Tábla 6 |
| Dromchla agus amhairc | Gan seams, laps nó marcanna líníochta |
| Inrianaitheacht uimhreacha teasa | Teastas ceangail leis an bhfeadán stampáilte |
| Cigireacht tríú páirtí (ar iarratas) | Fíorú neamhspleách don tionscadal QA |
Ní ceanglais chaighdeánacha EN 10305-1 iad tionchar agus cruas do CK45; is forlíontaí tionscadail nó ceannaitheora iad agus ní mór iad a iarraidh go sainráite.
Cén Fáth Feadáin Beachtais Foinse CK45 ó GNEE
Stoc agus rolladh feadán gan uaim fuar-tharraingthe C45E (1.1191) trasna an raon OD 4-380 mm, le coinníollacha + N / + SR / + A.
GA 10204 3.1 teastais a bhfuil inrianaitheacht uimhreach teasa orthu; cigireacht tríú páirtí (SGS/BV) ar fáil.
Luacháil theicniúil laistigh de 24 uair an chloig agus tacaíocht ag nascadh an mháthairfheadáin leis an bhfeadán críochnaithe sorcóir honed CK45.
Tástáil agus cigireacht

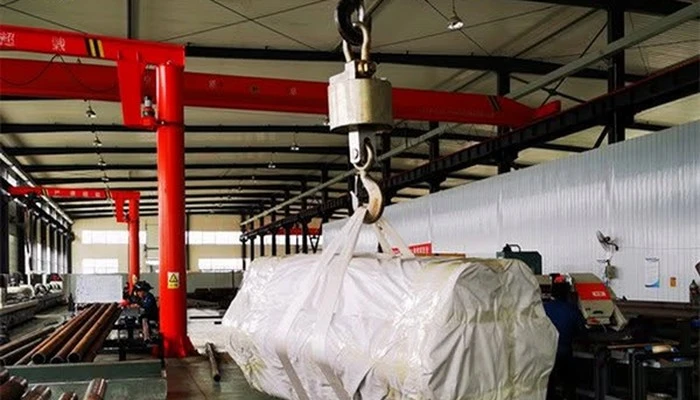

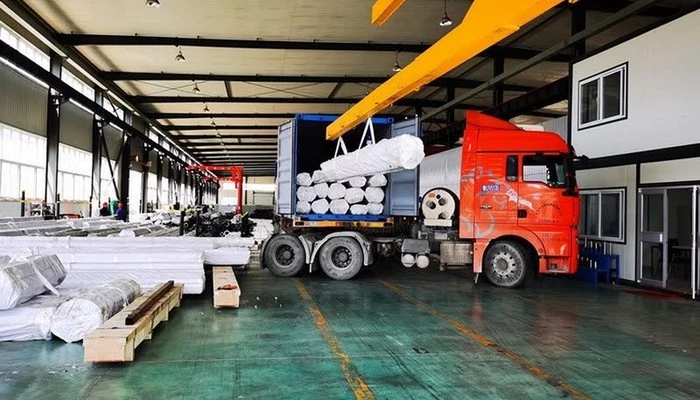

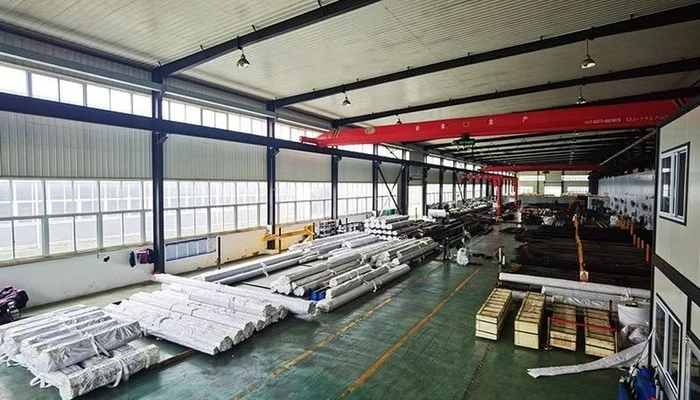

Pacáistiú agus loingseoireachta
Seol do bhalla OD ×, riocht seachadta agus cainníocht - deimhneoidh ár bhfoireann theicniúil an tsonraíocht agus seolfaidh siad luachan leis an am luaidhe laistigh de 24 uair an chloig.
Iarr Athfhriotail Feadáin Bheachtais CK45
CCanna
Cad é cruach CK45 comhionann leis?
Is é CK45 an t-ainmniú DIN Gearmánach do chruach mheáncharbóin arb é C45E a ghrád Eorpach (ábhar uimhir 1.1191). Is iad a choibhéisí díreacha AISI/SAE 1045 (SAM), JIS S45C (An tSeapáin), GB 45# (An tSín) agus BS 080M46. I bhfoirm feadáin soláthraítear é do EN 10305-1 mar C45E, do ASTM A519 mar Grád 1045, agus do JIS G3445 mar STKM13C.
An bhfuil CK45 mar an gcéanna le C45E?
Tá. Is iad CK45 agus C45E an cruach céanna faoi uimhir ábhar 1.1191. Is é CK45 an t-ainm DIN 17200 níos sine; Is é C45E an t-ainm EN reatha agus an fhoirm a úsáidtear in EN 10305-1 le haghaidh feadáin bheachtais. Bain úsáid as C45E / 1.1191 ar orduithe nua ionas go n-oireann an deimhniú leis an gcaighdeán reatha, agus ní luaigh CK45 ach amháin nuair a mheaitseálann sé sean-líníocht.
Cén fáth a léiríonn CK45 dhá luach toraidh?
Toisc go bhfuil an toradh socraithe ag an gcoinníoll seachadta, ní ag an ngrád. Ní shocraíonn an t-ainm CK45 ach an cheimic; soláthraíonn an muileann ansin é fuar-tharraingthe (+C), faoiseamh ó strus go héadrom (+LC), faoiseamh ó strus (+SR), annealaithe (+A) nó normalaithe (+N). Tugann feadán normalaithe íosmhéid 380 MPa; tugann an feadán maolaithe ó strus 420 MPa - bearna de 40 MPa ón bpróiseáil amháin. Dear de réir luach an choinníll a ordaíonn tú.
An féidir CK45 a chruasú?
Tá. Murab ionann agus na gráid bheachtais ísealcharbóin E235/E355, is cruach atá ag múchadh agus ag maolú é CK45. Múchta (820–855 céim ) agus maolaithe (550–660 céim ) sroicheann sé teanntachta 620–850 MPa le dea-dhianacht, agus is féidir an dromchla a ionduchtú-cruaite go 54–58 HRC. cruaíonn sé suas go dtí thart ar 60 mm; cruaíonn codanna níos mó ar an dromchla go príomha. Níl gá le carburúchán - ar próiseas ísealcharbóin é cruach.
An bhfuil CK45 infheicthe gan réamhthéite?
Ní hea, ní sábháilte. Ag 0.42–0.50% carbóin ritheann a choibhéis charbóin (CEIIW) thart ar 0.60–0.65%, agus mar sin tá riosca scoilteadh fuar i bhfad níos airde ná mar atá i gcás-charbóin íseal E355. Déan réamhthéamh go dtí thart ar 150–250 céim ag brath ar thiús an bhalla agus ar shrianadh an bhalla, bain úsáid as leictreoidí hidrigine íseal, agus cuir faoiseamh strus i bhfeidhm tar éis táthú. Má tá do chóimeáil táthaithe agus nach ndéantar cóireáil air ina dhiaidh sin, d'fhéadfadh sé gurb é feadán E355 nó E420 an rogha riosca is saoire.
Cén riocht seachadta ba cheart dom a roghnú le haghaidh feadáin bheachtais CK45?
Roghnaigh cad a chaithfidh an chuid a dhéanamh. Roghnaigh + N (normalaithe, toradh 380 MPa) le haghaidh páirteanna meaisínithe ginearálta agus aonfhoirmeacht mhaith ag an gcostas is ísle. Roghnaigh +SR (faoiseamh strus, faigh 420 MPa) nuair a bhíonn an 40 MPa breise de tháirgeacht nó rialú struis iarmharach níos déine uait le haghaidh líofa nó foirmiú fuar éadrom. Roghnaigh + A (annealed) le haghaidh meaisínithe trom, + C/+LC (fuar-tharraingt crua) ach amháin nuair a bhíonn an feadán críochnaithe trí mheilt agus gan lúbadh nó táthaithe riamh.
Cén raon méide a chlúdaíonn EN 10305-1 C45E?
EN 10305-Clúdaíonn 1 feadáin gan uaim fuartharraingthe ó 4 mm go 380 mm trastomhas lasmuigh agus tiús balla 0.5 mm go 25 mm. Os cionn 380 mm OD soláthraítear an cruach C45E céanna faoi EN 10297-1 mar fheadán meicniúil (críochnaithe te nó fuarchríochnaithe), áit a luaitear an toradh ar an mbonn te-chríochnaithe agus go ndéanann an deimhniú tagairt do chaighdeán difriúil. Deimhnigh an bealach sula sonrófar sorcóirí móra.
An bhfuil CK45 oiriúnach do sheirbhís ar-teocht íseal?
Is cruach struchtúrach meáncharbóin é CK45 gan aon déine tionchair sonraithe ag teocht íseal, mar sin níor cheart é a chur in ionad cruach carbóin nó cruach gráin mhín (mar shampla A333 Grád 6 nó EN 10216{{10}4 P265NL). Úsáid é le haghaidh innealra teochta seomra, sorcóirí hiodrálacha agus aeroibrithe, agus innealtóireacht ghinearálta nuair nach cás dearaidh é tionchar ag teocht fo-nialas.
