EN 10305-1 Feadáin cruach beachtas gan uaim E255is feadáin gan uaim fuartharraingthe iad i ngrád feadáin cruach cruinneas neamh-cháilíocht chóimhiotail E255 1.0408, a tógadh le haghaidh innealra, páirteanna feithicleacha agus hiodrálacha a dteastaíonn lamháltais OD daingean agus balla gan an dara pas meaisínithe. Bioráin an t-ainm gráid uimhir amháin: is é an toradh íosta normalaithe (+N).255 MPa (37,000 psi); ordaigh sé-faoiseamh strus (+SR) agus go sroicheann an feadán céanna375 MPa (54,400 psi). Cén uimhir a dhearann tú di a shocraíonn cé mhéad balla a íocann tú as.
Is é E255 an raon láir den dréimire carbóin EN 10305 {-1 dréimire carbóin - 20 MPa os cionn E235 (1.0308) agus 100 MPa faoi E355 (1.0580) - mar sin ceannaíonn sé corrlach beagán níos mó ná E235 gan léim go dtí costas E355. Soláthraímid trasna OD 4–380 mm, balla 0.5–25 mm, i ngach ceann de na cúig choinníoll seachadta, le deimhniú EN 10204 3.1.Seol do OD × balla agus riocht seachadta le haghaidh ceanglófar.
Sonraíochtaí Teicniúla
| Paraiméadar | Cumas |
|---|---|
| Caighdeán | EN 10305-1:2016 (Feadáin fuar-tharraingthe gan uaim le haghaidh feidhmeanna beachtas) |
| Cruach grád / uimhir | E255 / 1.0408 (coibhéis St45) |
| Lamháltais tríthoiseach E255 OD 4–380 WT 0.5–25 | OD 4–380 mm (0.16–14.96 in); balla 0.5–25 mm (0.020–0.98 in) |
| Caoinfhulaingt tiús balla | ±10% nó ±0.1 mm, cibé acu is mó |
| Lasmuigh de-an lamháltas trastomhais | ISO 7606 rang 7 (caighdeánach), 8 nó 9 ar fáil |
| Díreachacht | Níos lú ná nó cothrom le 0.0015 × fad (ReH Níos lú ná nó cothrom le 500 MPa); ≈ 0.5–1 mm/m tipiciúil |
| Fad | Randamach 3–12 m, fad beacht nó gearrtha-go-méid ar iarratas |
| Críochnú dromchla | Tarraingthe geal (Ra Níos lú ná nó cothrom le 1.6 µm do +A/+N); olach nó brataithe le fosfáit |
| Coinníoll seachadta E255 + C + LC + SR + A + N | Fuar-tharraingthe crua (+C), bog (+LC), faoiseamh ó strus (+SR), annealaithe (+A), normalaithe (+N) |
| Deimhniú | GA 10204 3.1; cigireacht tríú páirtí ar fáil |
Comhdhéanamh Ceimiceach
Tá anE255 comhdhéanamh ceimiceachthíos tá an teorainn anailíse teilgthe in aghaidh an EN 10305-1:2016, Tábla 3. Tá teorainn 0.21% ar charbón chun an cruach a choinneáil intáite agus mínghráinneach; is é an banda leathan mangainéise (0.40–1.10%) a ligeann don teas céanna freastal ar bhealaí tarraingthe agus normalaithe araon.
| Eilimint | E255 (1.0408) uas | Nóta |
|---|---|---|
| Carbón (C) | 0.21 | Íseal-charbóin, infheicthe |
| sileacain (Si) | 0.35 | Díocsaídiú |
| Mangainéis (Mn) | 0.40–1.10 | Tacaíonn banna leathan bealaí tarraingthe agus normalaithe |
| Fosfar (P) | 0.025 | Teorainn glaineachta |
| Sulfar (S) | 0.025 | Teorainn glaineachta |
| Alúmanam (Al, iomlán) | Níos mó ná nó cothrom le 0.020 (nuair a maraíodh) | Cleachtadh grinn-gráin |
Airíonna Meicniúla
Tá anAiríonna meicniúla E255 de réir riocht seachadtathíos-íosmhéid teochta an tseomra in aghaidh EN 10305-1:2016, Tábla 4. Tabhair faoi deara nach bhfuil an táirgeacht le feiceáil ach amháin i gcás +SR agus +N; le haghaidh +C agus +LC sainmhíníonn an caighdeán an táirgeacht mar chodán teanntachta (≈0.8 Rm agus ≈0.7 Rm), agus is é sin an fáth a sonraítear na coinníollacha sin le teanntacht agus fadú.
| Coinníoll seachadta | Rm, MPa (nóiméad) | ReH, MPa (nóiméad) | A, % (nóiméad) |
|---|---|---|---|
| +C (fuar tharraingt, crua) | 580 | - (≈0.8 Rm) | 5 |
| +LC (fuar tharraingt, bog) | 520 | - (≈0.7 Rm) | 8 |
| +SR (faoiseamh strus) | 520 | 375 | 12 |
| +A (annealaithe) | 390 | - | 21 |
| +N (normalaithe) | 440–570 | 255 | 21 |
Feadáin a bhfuil OD acu ar lú é ná 30 mm nó arb ionann é agus 30 mm agus balla Is lú ná 3 mm nó cothrom le 3 mm iad, tógann siad ReH ar a laghad 10 MPa; le haghaidh OD > 160 mm is é 420 MPa an t-urlár +SR ReH. Is fonótaí caighdeánacha Tábla 4 iad seo, ní uasghrádú roghnach.
An Coinníoll Seachadta a Roghnú
| Coinníoll | Toradh, MPa | Bain úsáid as nuair a |
|---|---|---|
| +SR | 375 | Páirteanna táthaithe / lúbtha, bairillí hiodrálacha, aon ualach inar mian leat an toradh is airde ar chostas íseal |
| +N | 255 | Páirteanna nach-bhéim nó a bhfuil brú éadrom orthu, an praghas is ísle, an fhoirmiúlacht is fearr |
| +A | - (Rm 390) | Meaisínithe trom de dhíth ar stoc bog |
| +LC / +C | - (Rm 520/580) | Fanann páirteanna mar-tharraingt agus ní táthaithe iad |
Is iad St45 agus E255 an Cruach chéanna
Má ghlaonn líníocht amachNaomh45=E255 (1.0408), tá sé ag iarraidh an feadán céanna - Is é St45 an t-ainm oidhreachta DIN 2391, E255 an t-ainmniú reatha EN 10305-1, an cheimic chéanna agus an toradh normalaithe 255 MPa céanna. Bain úsáid as St45 agus tú ag meaitseáil seanphrionta, agus scríobh E255 / 1.0408 ar orduithe nua ionas go mbeidh an teastas ag teacht leis an gcaighdeán reatha. Le haghaidh an díchódaithe ainmniúcháin agus an tsonraíocht soláthair, féach ar ár míniúchán sonrúcháin St45 (beartaithe).
Trasna caighdeáin is iad na comharsana is gaireDIN 2391 St45aguscoibhéis E255ASTM A519 1020- ach tá meaitseáil an A519 de réir banda nirt amháin. Ligeann A519 1020 do Mn 0.30–0.60 %, atá níos cúinge ná 0.40–1.10 % de chuid E255, mar sin deimhnigh an cheimic agus an riocht sula ndéileálfar leis na deimhnithe mar inmhalartaithe. Bealaí eile: GOST 9567-75 (20), GB/T 3639 (20#), BS 6323-4, NF 699.
Feidhmchláir
Téann feadáin E255 áit a mbíonn toisí agus táirgeacht intuartha níos mó ná ard-neart. Clúdaíonn cúig ghrúpa iarratais an chuid is mó d’orduithe:
Sorcóirí hiodrálacha agus aeroibrithe
Déantar feadáin fuartharraingthe +SR nó +N a honáil nó-chríochnú SRB i bairillí sorcóra; coinníonn an toradh cobhsaí agus straightness céimseata tollta tar éis táthú.
Struchtúir mheicniúla agus feithicleacha
Úsáideann acastóirí, ráillí suíocháin, colúin stiúrtha agus sleeves chassis na lamháltais daingean chun dramh meaisínithe a ghearradh.
Innealtóireacht ghinearálta agus páirteanna meaisínithe
Déantar toir, spásairí agus muinchillí a ghearradh agus a iompú ó stoc +A nó +N áit a gcuidíonn bogacht le rialú na sliseanna.
spriongaí gáis agus comhpháirteanna turrainge
Tugann bores tarraingthe mín agus balla rialaithe feidhmíocht stróc comhsheasmhach.
Comhthionóil bheaga rátáilte brú
Nuair a mheaitseáiltear balla agus táirgeacht le brú aitheanta, tugann +SR an corrlach is airde in aghaidh an chileagraim de na cúig riocht.
Cén Fáth Feadáin Beachtais Foinse E255 ó GNEE
Cúig choinníoll seachadta i raon an stoic, OD 4-380 mm, balla 0.5-25 mm.
GA10204 3.1 teastais a bhfuil inrianaitheacht teasa agus teilgthe acu ar gach fad.
EN ISO 10893 NDT (sruth eddy / sceitheadh flux / ultrasonaic) trí chomhaontú.
Deimhníonn an fhoireann theicniúil an grád, an riocht agus an t-eagrán roimh luachan; tacaítear le cigireacht tríú páirtí.
Rialú Cáilíochta agus Tástáil
Ceimic agus teanntachta.Anailís ar theilgean móide an seomra-teannacht teochta in aghaidh an EN 10305-1, Tábla 3/4.
NDT fadaimseartha.EN ISO 10893 NDT - sruth eddy (EN ISO 10893-2, leibhéal E3), sceitheadh flux (EN ISO 10893-3, leibhéal F3) nó ultrasonaic (EN ISO 10893-10, leibhéal U3B) trí chomhaontú.

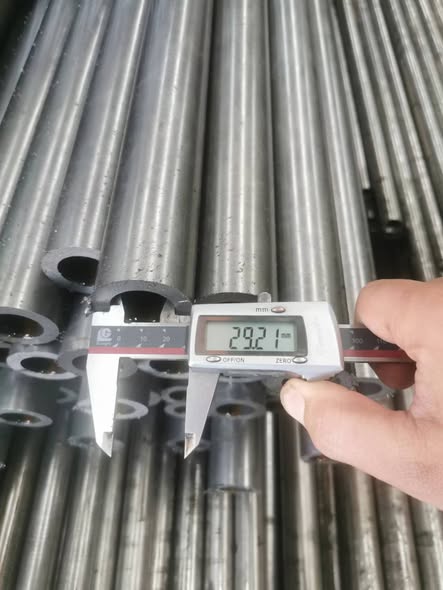

Toise agus dromchla.100% OD/seiceáil balla agus-iniúchadh dromchla iomlán; tástálacha leata nó bladhmadh nuair a shonraítear iad.
Teastas.GA 10204 3.1 le hinrianaitheacht teasa agus teilgthe; finné tríú páirtí ar fáil.
Tástáil agus cigireacht
Pacáistiú agus loingseoireachta
Seol do bhalla OD ×, riocht seachadta agus cainníocht - deimhneoidh ár bhfoireann theicniúil an tsonraíocht agus seolfaidh siad luachan leis an am luaidhe laistigh de 24 uair an chloig.
Iarr Athfhriotail Feadáin Bheachtais E255
CCanna
Cad é EN 10305-1 E255 agus cad is brí leis an uimhir?
Is cruach neamhcháilíochta cóimhiotail é E255 (ábhar uimhir 1.0408) le haghaidh feadáin bheachtais gan uaim fuartharraingthe faoi EN 10305-1:2016. Is é an "255" an neart toraidh uachtair íosta sa riocht normalaithe (+N) - 255 MPa (37,000 psi). Sroicheann an feadán céanna sa riocht faoisimh strus (+SR) 375 MPa, mar sin ní léiríonn an t-ainm ach ceann amháin dá stáit seachadta.
An ionann E255 agus St45?
Tá. Is é E255 agus St45 an cruach céanna faoi uimhir ábhar 1.0408. Is é St45 an t-ainm oidhreachta DIN 2391; Is é E255 an t-ainmniúchán EN 10305-1 reatha. Roinneann siad an cheimic chéanna agus an táirgeacht normalaithe 255 MPa céanna. Bain úsáid as St45 agus tú ag meaitseáil sean-líníocht, agus scríobh E255 / 1.0408 ar orduithe nua ionas go n-oireann an deimhniú leis an gcaighdeán reatha.
Cén fáth a léiríonn E255 dhá neart toraidh, 255 MPa agus 375 MPa?
Toisc go mbraitheann an toradh ar an gcoinníoll seachadta, ní ar an ngrád amháin. Sa riocht normalaithe (+N) is é 255 MPa an íostoradh uachtair; sa riocht faoisimh ó struis (+SR) is é 375 MPa - bearna 120 MPa ó obair fhuar móide faoiseamh struis. Dear de réir luach an choinníll a ordaíonn tú. Iompraíonn feadán + SR thart ar 47% níos mó brú ag an mballa céanna, nó teastaíonn thart ar 32% níos lú balla don bhrú céanna.
Cén riocht seachadta ba cheart dom a roghnú le haghaidh feadáin beachtais E255?
Roghnaigh an chéad rud eile a théann faoin bhfeadán. De ghnáth glacann páirteanna táthaithe nó lúbtha agus bairillí hiodrálacha + SR (375 MPa, toisí cobhsaí, táthaitheacht maith). Is féidir le páirteanna nach-bhéim nó atá luchtaithe go héadrom +N a úsáid (255 MPa, an costas is ísle). +Tá C agus +LC le haghaidh páirteanna a fhanann mar-tharraingt agus nach bhfuil táthaithe. +Tá A le haghaidh meaisínithe trom nuair a chabhraíonn bogas le rialú sliseanna.
Cad iad na toisí agus na lamháltais atá ag feadáin beachtais E255?
EN 10305-Clúdaíonn 1 OD 4–380 mm (0.16–14.96 in) agus tiús balla 0.5–25 mm (0.020–0.98 in). Tá lamháltas balla ±10% nó ±0.1 mm, cibé acu is mó. Tógtar lamháltas trastomhais lasmuigh ó ranganna ISO 7606 7/8/9. Tá an dochtúlacht Níos lú ná nó cothrom le 0.0015 × fad do ReH Níos lú ná nó cothrom le 500 MPa. Sroicheann dromchlaí geala (+A/+N) Ra Níos lú ná nó cothrom le 1.6 µm.
An ionann E255 agus ASTM A519 1020?
Thart ar, de réir banna nirt, ach ní comhionann sa cheimic. Tá ASTM A519 1020 (C 0.18–0.23 %, Mn 0.30–0.60 %) suite sa raon toraidh céanna le E255, ach ceadaíonn E255 Mn 0.40–1.10 %. Le haghaidh leithéidí-le-léiriú cosúil le hionadú, deimhnigh an mangainéis agus an coinníoll seachadta, agus ná glac leis go bhfuil na deimhnithe in-idirmhalartaithe gan an t-ordú a sheiceáil.
Cén teastas agus tástáil neamh-mhillteach a thagann le feadáin E255?
Seoltar gach ordú le deimhniú iniúchta EN 10204 3.1 a rianaíonn teas agus uimhreacha teilgthe. Leanann cigireacht fabhtanna fadaimseartha EN ISO 10893-2 (sruth eidhreach, leibhéal E3), EN ISO 10893-3 (sceitheadh sreabha, leibhéal F3) nó EN ISO 10893-10 (ultrasonach, leibhéal U3B). Tá cigireacht tríú páirtí ar fáil ach é a iarraidh.
An féidir E255 a sholáthar os cionn 380 mm trastomhas lasmuigh?
EN 10305-Scóip 1 feadáin bheachtais tarraingthe fuar gan uaim suas go dtí 380 mm OD. I gcás trastomhais níos mó is caighdeán difriúil é an bealach ceart - EN 10297-1 (feadáin innealra) nó EN 10305-4 do chórais hiodrálacha agus neomatacha, i gcás ina soláthraítear E255 sa riocht +N amháin. Luaigh an t-iarratas ionas go luafaidh an muileann an bonn deimhnithe ceart.
